T3 360 AVM System CVBS AHD Camera Input e CVBS HDMI Output NTSC PAL Compatibile

T3 360 AVM System CVBS AHD Camera Input e CVBS HDMI Output NTSC PAL Compatibile

Marchio: Customized
MOQ: 300
Prezzo: Negotiatable
Condizioni di pagamento: T/T,L/C
Capacità di approvvigionamento: 100000pcs/mese
Informazione dettagliata
Certificazione:
E-Mark, CE, FCC, RoHS
Input della macchina fotografica:
CVBS/AHD
Uscita del segnale:
CVBS/HDMI/VGA
Intervallo di temperatura di lavoro:
-40°C~85°C~185°F
Standard di uscita del segnale:
NTSC/PAL
Display:
Visualizzazione 2D/3D
Caratteristiche ADAS:
Assistenza al parcheggio, avviso ultrasonico a distanza da radar, funzione DVR, rilevamento di ogget
Indice di resistenza all'acqua e alla polvere:
IP69K
Applicazione:
Automobilistico
Imballaggi particolari:
Imballaggio regolare per l'esportazione, personalizzato
Capacità di alimentazione:
100000pcs/mese
Evidenziare:

T3 360 Sistema AVM

,

Sistema CVBS 360 AVM

,

Telecamera AHD

Descrizione di prodotto
Panoramica

La soluzione T3 360AVM di CandidTech supporta l'ingresso di segnale delle telecamere CVBS e AHD in formato NTSC/PAL e l'uscita di segnale video CVBS, VGA e HDMI, garantendo un'integrazione perfetta con i sistemi di infotainment specifici dell'auto.

Inoltre, questa soluzione offre potenti funzionalità come il ritaglio del FOV (Field of View) e la capacità di sovrapporre linee di traiettoria e altre informazioni pertinenti.

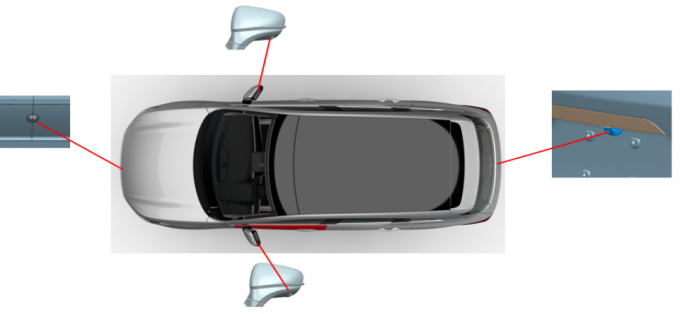

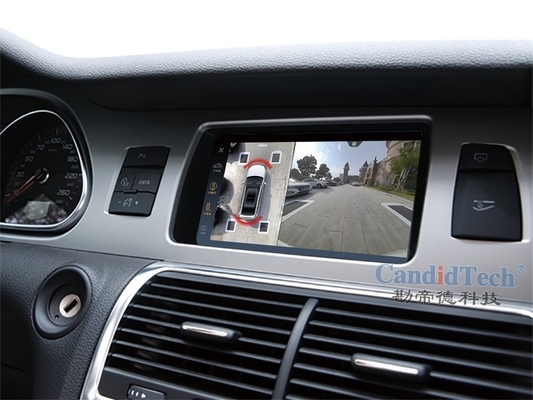

Il sistema ECU invia i dati immagine migliorati al display dell'auto, presentando un effetto visivo chiaro e intuitivo. Con la nostra tecnologia di unione immagini senza interruzioni, può generare una vista aerea a 360 gradi del veicolo, offrendo ai conducenti una visione completa dell'ambiente circostante, migliorando significativamente la sicurezza e la comodità di guida.

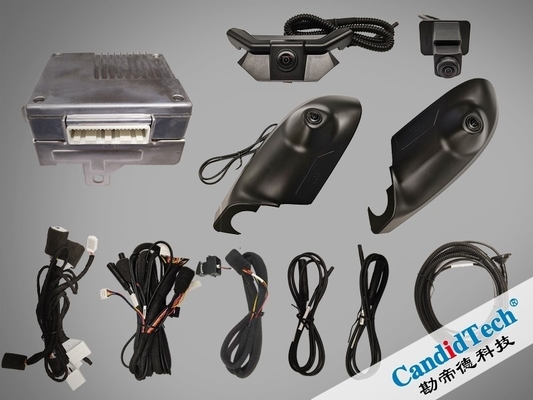

 360 AVM System


La proposta del sistema T3 360 AVM di CandidTech ha raggiunto la produzione di massa in progetti come Alphard e Vellfire a Hong Kong e Malesia, nonché Subaru e Sylphy a Singapore.

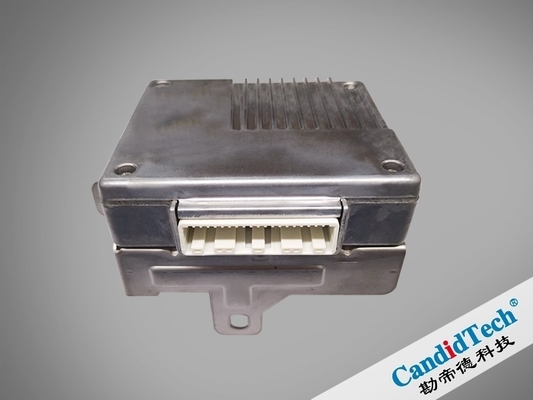

SPECIFICHE - ECU

Tensione operativa

9~32VDC
Corrente operativa <1A @ 13.5VDC
Corrente di riposo <1mA
Consumo energetico <15W
Tempo di avvio a freddo <4S
Temperatura operativa -40°C ~ 70°C
Temperatura di stoccaggio -40°C ~ 85°C
Formato video in uscita NTSC / PAL
Segnale video in uscita CVBS / HDMI / VGA
Ritardo commutazione video <50ms
Frame rate in uscita 30 fps
Ritardo tra immagini <100ms (meno di 3 frame)

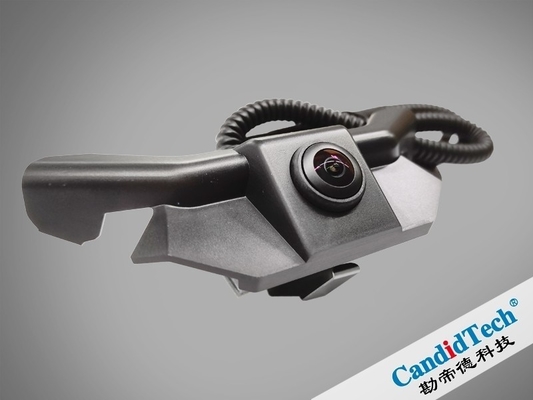

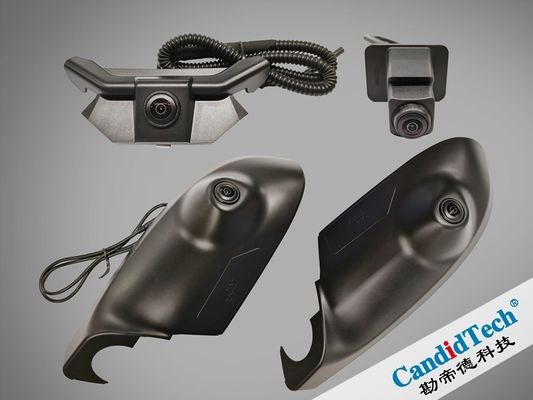

SPECIFICHE - TELECAMERE

Sensore immagine

ASX340 (1/4" 4:3 IT CMOS)
Tensione operativa 4.5V~5.5V
Corrente operativa <100mA
Temperatura operativa -40°C ~ 85°C
Temperatura di stoccaggio -40°C ~ 85°C
Umidità operativa 90±5 %RH
Livello impermeabilità (con cablaggio) IP69
Pixel attivi 720(H) x 480(V)
FOV orizzontale 192±4°
FOV verticale 142±4°
Formato uscita video NTSC / PAL
Segnale telecamera CVBS / AHD
Rapporto S/N >46dB
Gamma dinamica 73.8dB
Bilanciamento automatico del bianco (AWB) Sì
Controllo automatico del guadagno (AGC) Sì
Controllo automatico dell'esposizione (AEC) Sì
Frame rate 30 fps
Tipo di otturatore Otturatore elettronico a scorrimento (ERS)
Illuminazione minima 1.0lux (50 IRE incluso set-up)
Tempo di risposta <1s (Da immagine sfocata a immagine nitida)
Risoluzione immagine Orizzontale ≥ 300 linee; Verticale ≥ 300 linee
Precisione asse ottico ±2°

Quali sono i principali vantaggi dello sviluppo del sistema 360 AVM da parte di CandidTech? 1. Tecnologia avanzata di fusione dei sensori

In qualità di fornitore Tier1/Tier2 con 10 anni di esperienza per OEM/ODM di parti automobilistiche con visione a 360 gradi, abbiamo padroneggiato la tecnologia avanzata di fusione dei sensori. Supportiamo l'integrazione di più telecamere ad alta risoluzione, sensori a ultrasuoni e talvolta anche sensori radar.

2. Elaborazione delle immagini ad alte prestazioni

I nostri algoritmi di elaborazione delle immagini ad alte prestazioni sviluppati internamente sono un vantaggio chiave. Questi algoritmi possono elaborare rapidamente l'enorme quantità di dati immagine acquisiti dalle telecamere. Migliorano la qualità dell'immagine, correggono la distorsione dell'obiettivo ed eseguono l'unione in tempo reale di più viste della telecamera per creare una vista aerea a 360 gradi senza interruzioni. Ciò garantisce che il conducente possa vedere chiaramente tutti i potenziali ostacoli e pericoli intorno al veicolo, anche in condizioni di illuminazione complesse.

3. Soluzioni software personalizzate

Offriamo soluzioni software altamente personalizzate, adattate alle esigenze specifiche dei diversi produttori di automobili. Il nostro software può essere integrato con il sistema di infotainment del veicolo esistente, i sistemi di assistenza alla guida e l'ECU. Ciò consente un funzionamento e un controllo senza interruzioni del sistema di visione surround a 360 gradi.

4. Connettività affidabile e trasmissione dati

Garantiamo connettività affidabile e trasmissione dati ad alta velocità. Utilizzando protocolli di comunicazione avanzati come GMSL (Gigabit Multimedia Serial Link), possiamo trasferire grandi quantità di dati immagine dalle telecamere all'unità di elaborazione centrale in tempo reale senza perdita di segnale o ritardo. Ciò è fondamentale per il buon funzionamento del sistema, soprattutto per quanto riguarda le applicazioni in tempo reale come la guida dinamica al parcheggio.

5. Eccellente adattabilità ambientale

I nostri prodotti sono progettati per avere un'eccellente adattabilità ambientale. Possono resistere a un'ampia gamma di temperature, da condizioni estremamente fredde a molto calde. Con elevati rating di impermeabilità e antipolvere (IP67 o superiore), le nostre telecamere e sensori possono funzionare normalmente in varie condizioni meteorologiche e stradali difficili. Ciò garantisce l'affidabilità e la stabilità a lungo termine del sistema di visione surround a 360 gradi, molto apprezzato dagli OEM automobilistici.

Per ulteriori informazioni sulle funzionalità innovative dei sistemi di visione surround Candid a 360 gradi, visitare [https://www.candidelectronics.com/around-view-monitor-system-solution-avm_nc7].

Le nostre attuali linee di prodotti coprono telecamere per veicoli per diverse applicazioni: tra cuitelecamera posteriore, anteriore, laterale e surround, telecamere da cruscotto, sistemi di monitoraggio surround, prodotti ADAS, CMS (sistema di monitoraggio telecamera), OMS (sistema di monitoraggio occupanti), DMS (sistema di monitoraggio conducente), e simili. Si prega di inviare un'e-mail a: sales2@candidelectronics.com per maggiori dettagli.
